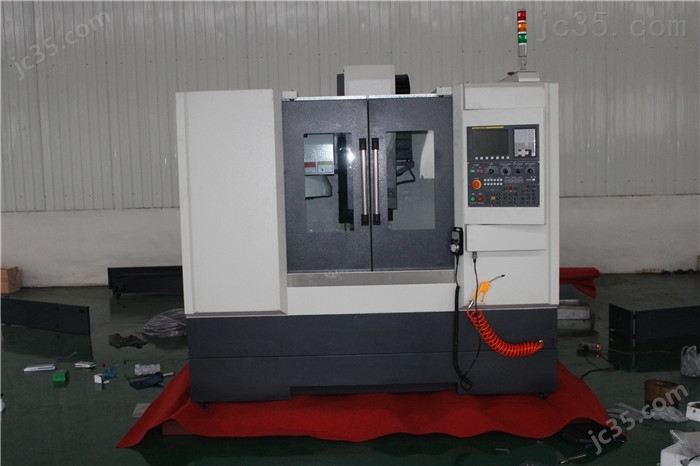

三轴控制加工中心

主轴为伺服电机驱动，导轨为滑动导轨，结构及外形尺寸紧凑合理，能够实现对各种盘类、板类、壳体、凸轮、模具等复杂零件的加工，一次装夹，可完成钻、铣、镗、扩、铰、攻丝等多种工序，适合于多品种、中小批量产品的生产，能满足对复杂、高精度零件的加工，尤其适合数控加工技术的教学。

三轴控制加工中心性能特点

2.1.直线和圆弧切削

可完成任意角度的直线、圆弧的高精度铣削，可进行钻孔、攻丝。

2.2.无间隙传动

采用有予加载荷的直线滚动导轨和滚珠丝杠传动，无低速爬行和反向间隙，速度和精度大大提高。

2.3.适合于加工和教学的防护系统。

2.4.可靠性

充分应用电气技术简化机械结构，显著提高可靠性，方便维修。

2CNC功能

标准配置提供了丰富的NC功能，如：液晶显示、各种循环功能、*补偿、程序存储和编辑、加工轨迹三维图形仿真等。

2. 规格参数

3.1.机械规格

X轴行程	550mm	工作台面距地面高度	780mm
Y轴行程	340mm	T型槽	3-14×110mm
Z轴行程	500mm	转速	8000rpm
主轴端面至工作台	100-600mm	主轴锥孔	BT40X120
主轴中心至立柱导轨	390mm	冷却泵	250W
刀库容量	12把斗笠	*大直径	Φ90mm
*大长度	300mm	*长换刀时间	7set/60HZ
*大重量	8KG	*选择	双向正逆任意式
X轴快速移动	24m/min	主电机功率	5.5kW
Y轴快速移动	24m/min	工作台面积	800X320mm
Z轴快速移动	24m/min	外形尺寸	2100X1800X2150mm
大承重	350Kg	机床重量	3500Kg

3.2.电气控制规格

项目		规格	备注
机床控制轴	控制轴数	3	标准
	联动轴数	3	标准
	大控制轴数	4	选择
	大联动轴数	3	标准
轴名		三个基本轴X、Y、Z	标准
主轴		1个	标准
大编程尺寸		99999.999mm	标准
小分辨率		0.001mm	标准
直线、圆弧、螺旋线插补			标准
小线段连续高速插补			标准
用户宏程序			标准
固定循环			标准
旋转			标准
缩放			标准
镜像			标准
自动加减速控制			标准
加速度平滑控制			标准
MDI功能			标准
M、S、T功能			标准
故障诊断与报警			标准
英文操作界面			标准
在线编辑与校验			标准
参考点返回			标准
工件坐标系G54-G59			标准
加工轨迹三维彩色图形仿真			选配
加工过程实时三维图形显示			选配
加工断点保护/恢复功能			标准
双向螺距补偿			选配
反向间隙补偿			标准
*长度与半径补偿			标准
主轴与进给倍率控制			标准
CNC通讯功能		C232、USB、网口	标准
标准G代码			标准
空运行			标准

单程序段		标准
JOG进给		标准
手动返回参考点		标准
手轮进给		标准
单步进给倍率	×1，×10，X100	标准
显示装置	8.4″/10.4″彩色液晶显示器	标准
手摇脉冲发生器		选择
主轴电机		选择
控制单元周围温度	0℃-45℃（运行时）-20℃-60℃（不运行时）	标准
周围相对湿度	正常：75%RH 短期：90%RH	标准
振动	运行时：0.5G 不运行时：1G	标准

3.3.标准配置

西门子808二代或828D数控系统

1)主轴：中国台湾丹铨BT40

2)中国台湾上银导轨

3)导轨防护罩

4)冷却系统

5)全防护罩

6)中国台湾首轮16把斗笠刀库

7)中国台湾自动润滑系统

8)LED防水工作灯

9)中国台湾丹铨打刀缸

10)中国台湾山耐斯气路

11)法国施耐德电器件

3. 机床构成

TMV550加工中心由八部分构成

1)数控系统

2)伺服驱动单元

3)伺服电机和主轴电机

4)主轴

5)立柱

6)工作台

7)基座

8)防护罩

4.1.数控系统

为方便操作，输入和显示部分固定在机床前部，并可做0°~90°摆动，电气柜在机床的后部与机床整体连接在一起。（全防护）

4.2.伺服驱动单元

伺服驱动单元包括3个进给轴、主轴（选择）的控制部分，它们位于电器柜内。

4.3.伺服电机和主电机

进给电机采用伺服电机，主电机采用伺服电机。主轴的转速可直接由S代码加4位数字，可以根据切削条件选择佳切削速度。

4.4.主轴

电机经同步齿形带将动力传至主轴，气动装入BT40*夹头，自动拉紧。

4.5.立柱

立柱固定在底座上， Z向伺服电机具有断电制动功能。

4.6.工作台

X、Y向运动装置和立柱固定于同一底座，精度保持性得到提高，工作台的X、Y向移动均为精密滚珠丝杠。

4.7.基座

底座固定在基座上，基座内有冷却箱和冷却泵，铁屑盘位于基座的前面。

4.8.防护

本机床有半防护和全防护两种型式供用户选择。

VMC-550立式加工中心技术参数表：

项目		单位	规格
X轴行程		mm	550
Y轴行程		mm	340
Z轴行程		mm	500
主轴端面至工作台面距离		mm	100-600
主轴中心至立柱导轨距离		mm	390
主轴锥度			BT40
主轴转速		rpm	8000
快速进给（X/Y/Z）		m/min	硬轨15线规24/36
X/Y/Z三轴电机		Nm	7.7/7.7/10
定位精度		mm	0.01
重复定位精度		mm	0.008
主轴电机		kw	5.5-7.5
工作台	工作台尺寸	mm	800×320
	T型槽（中心距×槽宽×槽数）	mm	110×14×3
	大承重	KG	350
空压需求		kg/cm²	8
电源需求		kva	15
整机重量		KG	3200

VMC-550立式加工中心主要配置明细表：

项目	规格	产地	厂家
控制系统	KND1000M	北京	凯恩帝
X/Y/Z	7.7NM/7.7NM/10NM	北京	凯恩帝
主轴马达	7.5-11KW	北京	凯恩帝
主轴	皮带BT40 /120/8000	中国台湾	丹铨
轴承		日本	NSK
滚珠丝杆	Φ40×P12	武汉	汉江
连轴器		日本	三木
X轴线规规格	滑动导轨或线规	中国台湾	上银
Y轴线规规格	滑动导轨或线规	中国台湾	上银
Z轴线规规格	滑动导轨或线规	中国台湾	上银
刀库	BT40斗笠12把	中国台湾	首轮
气路系统	6Kg/cm²	中国台湾	山耐斯
油路系统	2L	中国台湾	裕祥
电气配件		法国	施耐德
内防护	VMC-550	山东	台海
抽水泵浦		四川	云海
