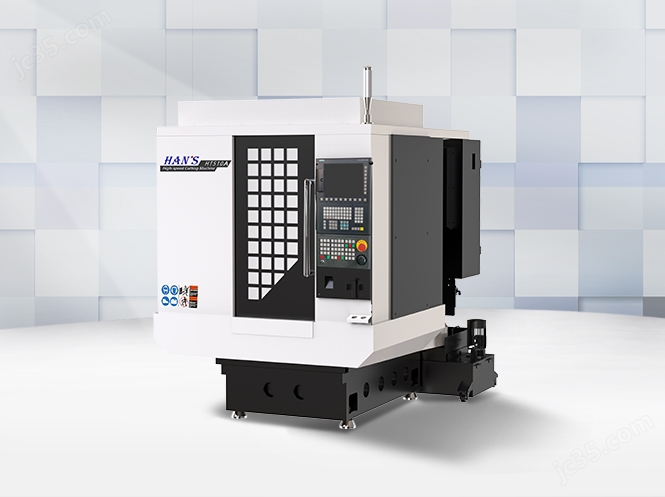

当前位置：深圳市大族机床科技有限公司>>钻攻中心>> 高速钻攻中心HT510A
机器特点：
1.全面高刚性切削能力的小型高速钻攻中心。
2. BT30（BBT30*)主轴，高效率攻牙，转数为24000rpm。
3. X/Y/Z轴导轨均采用滚珠线轨承载，高刚性，低摩擦，低噪音，抗震性强，轻量化设计，惯量低，提高更高响应。
4. 高速高精的西门子828D数控系统搭配高速伺服驱动器、配置灵活、扩展能力强。
5. 21T大容量刀库，可选配30T,满足现阶段工艺加工需求,高速伺服换刀系统。
系统介绍：
高速高精数控系统 SINUMERIK 828D-280 升级斜料电机，适应SD温度加工；支持数字化升级，自适应加工工艺；节能环保，综合节能10%；标准opc功能，支持二次开发更快速度、更高电机刚性、更强稳定性、更高扭矩、更大力量
应用领域：
精密钻铣加工/3C产业零部件加工/新能源汽车零部件加工/精密模具加工/医疗行业零件加工/其他精密零件加工
参数表格：
项目 | 单位 | HT510A | |
工作范围 | X/Y/Z轴行程 | mm | 510/400/330 |
主轴鼻端到工作台距离（标准型） | mm | 150-480 | |
主轴鼻端到工作台距离（加高型） | mm | 350-670 | |
工作台 | 工作台夹装面积 | mm | 650*400 |
工作载量 | kg | 250 | |
T槽尺寸 | mm | 3-14*125 | |
主电机 | 转速 | rpm | 24000 |
扭力（S6 40% DC) | Nm | 40 | |
额定扭力（S1 99% DC) | Nm | 19 | |
功率（S6 40% DC) | kW | 19 | |
额定功率（S1 99% DC) | kW | 4.8 | |
换刀系统 | 刀具型式 | BT30 | |
刀库数量（*号为可选配） | Pockets | 21(30*) | |
刀库形式 | 前置伺服刀库 | ||
刀具直径 | mm | 100/140 | |
刀具长度 | mm | 200 | |
刀具重量 | Kg | 3 | |
刀-刀换刀时间（T to t) | sec | 1.6 | |
进给 | 切削速度(X/Y/Z) | m/min | 30/30/30 |
快速移动速度(X/Y/Z) | m/min | 48/48/48 | |
定位精度(X/Y/Z) | mm | 0.005 | |
重复定位速度(X/Y/Z) | mm | 0.003 | |
机械参数 | 机械尺寸（含水箱） | mm | 1680*2320*2260 |
设备重量 | kg | 2400 |
标准配置 | 选配配置 |
西门子 SINUMERIK 828D系统 | 三菱M80系统/FANUC系统/SYNTEC系统 |
前置伺服刀库 | 第四轴/Z轴加高 |
全封闭式防护罩 | 高速主轴/大刀库容量 |
自动化润滑系统 | 主轴中心出水系统（CTS） |
工具箱 | 对刀仪 |
地基螺丝垫块 | 雷尼绍测头 |
断刀检测系统 |
